UL-94燃焼性試験

確認試験装置と計時機能を備えた　ＵＬ-９４燃焼性試験器

本試験器はUL-94等に規定されている燃焼性試験を行うための装置です。
燃焼性バーナの確認試験機能,試験時間の測定機能を加え,燃焼性試験をより合理的に行うために装置化しました。

特長

・チャンバーは、オールステンレス製で、延焼による火災を防ぎます。
・バーナの火力の確認装置が組み込まれているので，正しい火力で試験を行う事ができます。
・バーナ接炎時間及び消炎時間等を計測・制御しやすい時間計が組み込まれているので，一人作業が可能です。
・試験者自身が自ら設計しているので，使い易く安全です。
・セパレートタイプにしたことにより、メンテナンスにすぐれております。

試験器の構成

本試験器は次のもので構成されます。
○1ｍ3燃焼性試験箱・ガス流量制御装置・時間計（バーナ火力確認用温度指示計付）及び、各種試験治具。
○付属品
・バーナ保持具(バーナを垂直及び45度に傾けて保持できるもの)
・試験片保持具(垂直試験用及び水平試験用)
・バーナ火力確認試験用銅ブロック(熱電対付)
・ＵＬバーナ；１本　　他

主な適合規格

 1，試験器名； UL94燃焼試験用チャンバー

本チャンバーはＵＬ－９４規格に規定されている各種燃焼性試験を行うための卓上型の試験箱で，内容積は１ｍ3以上です。
オールステンレス製で、延焼による火災を防ぎます。

燃焼試験用チャンバーの主な仕様

・チャンバーの外径 ：1500W×750D×1000H
・重量　　 [Kg] ；約100Kg
・電源　　AC100V　５０／60Hz
・手挿入口
・内部照明（天井）

オプション

・排気装置
・排気逆流防止弁
・サイズ変更

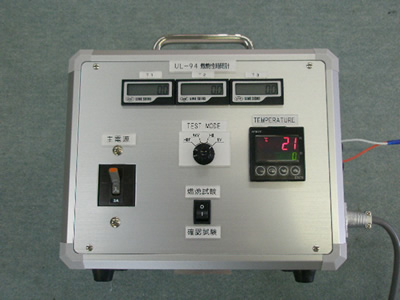

2，試験器名；UL-94燃焼性試験用時間計

本試験器はＵＬ規格に規定されている垂直燃焼性試験，水平燃焼性試験，５V試験，HBF試験を合理的に行うために装置化したものです｡
ULの燃焼性試験規格に適合するものです｡
基本的な部品以外に,バーナの火力を確認するための確認試験機能もあります。

概寸法 [mm]時間計本体 ：250W×125D×200H 約10Kgで卓上形
電源　： ＡＣ１００Ｖ，５０／６０Ｈｚ，３Ａ，単相

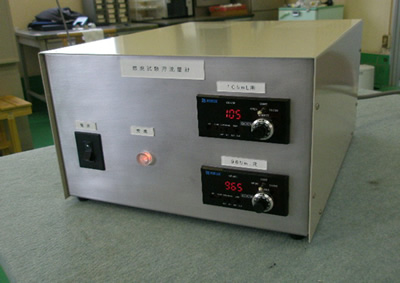

3，試験器名；UL-94燃焼性試験用流量計

本装置は、燃焼試験を行う為の流量設定機能の付いた流量計です。
主に高流量の試験を行なう965mL/分チャンネルと、主に低流量の試験を行なう為の105ｍL/分チャンネルを備えています。

試験器の概寸法 [mm]：325W×410D×215H 約15Kgで卓上形
電源： ＡＣ１００Ｖ，５０／６０Ｈｚ，５Ａ，単相

ガス圧計は、オプションとなります。
